TDR-Messung, Fehlstellen-Detektion, Impedanzkontrolle & -berechnung

Hochfrequenz- & TDR-Messtechnik der Sequid GmbH




Sequid GmbH - Ihr Hochfrequenzmesstechnik-Experte

Die Sequid GmbH ist ein junges, innovatives High-Tech-Unternehmen mit dem Schwerpunkt Hochfrequenzmesstechnik. Unser Ziel ist es, die Zeitbereichsreflektometrie (TDR-Messung = time domain reflectometry) für ein sehr breites Applikationsspektrum nutzbar zu machen. Auch wenn es darum geht, im Rahmen der Qualitätsprüfung eine Impedanzkontrolle (z.B. impedanzkontrollierte Leiterplatten, Stecker und Kabel) durchzuführen, sind wir Ihr fachkundiger Ansprech­partner; und das bis in den Hoch­frequenz­bereich bis 10Gbps.

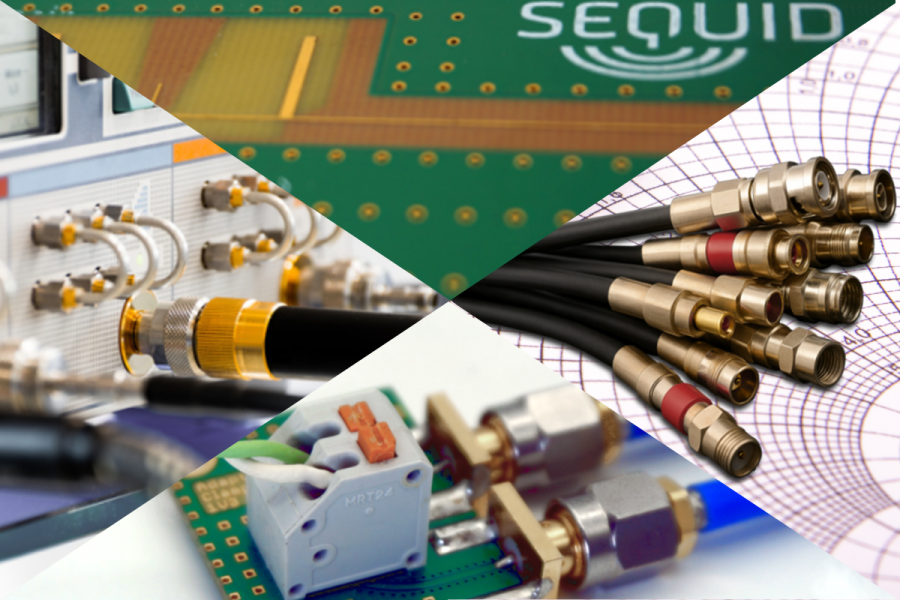

Im Fokus unserer Tätigkeit stehen dabei folgende Anwendungen:

  • Hochfrequenzmesstechnik (hochauflösende TDR-Messung in der Pikosekunden-Domäne, Streuparameter im Frequenzbereich)
  • Impedanzkontrolle: Impedanzkontrollierte Leiterplatten, Kabel und Steck­ver­bin­der, Wellenwiderstand messen und berechnen.
  • Fehlstellen-Detektion & -Lokalisation (<10mm) auf Leiterplatten und in elek­tri­schen und elektromechanischen Bauteilen
  • Dielektrische Spektroskopie im GHz-Bereich (dielectric spectroscopy, complex permittivity measurements)
  • Materialcharakterisierungen (Lebensmittel, Feuchtemesstechnik, geo­physika­lische Anwendungen)
  • Industrielle Prozesstechnik (Fermentation, komplexe Füllstandsmessung).

TDR-Messung mit der STDR/T-65 Technologie

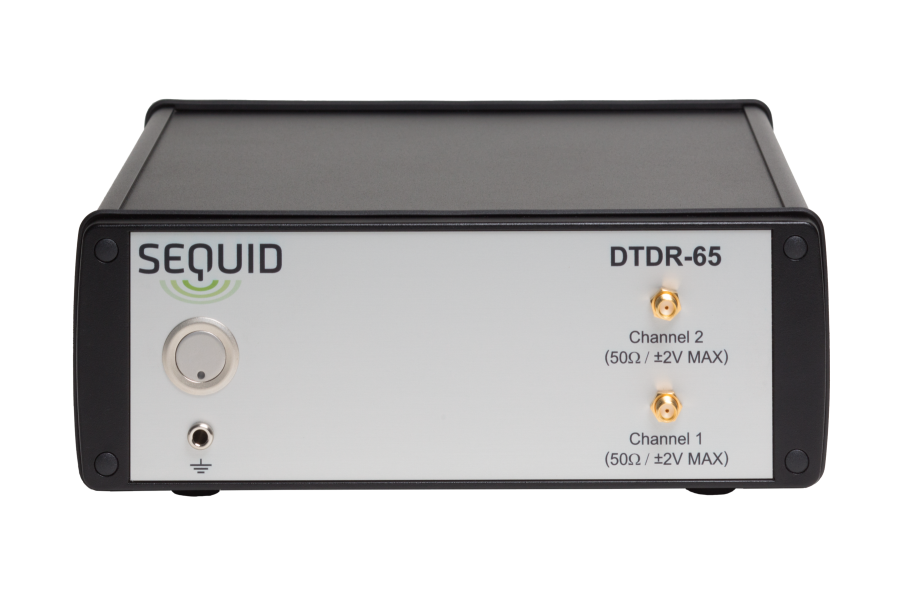

Diese große Bandbreite von Anwendungen der TDR-Messung wird aufgrund der hohen Präzision, Temperaturstabilität und EMV-Festigkeit der STDR-65 Basistechnologie möglich. So beträgt der RMS-Jitter über den gesamten Temperaturbereich zwischen 0°C und 40°C weniger als 500fs, sodass auch kleinste Signaländerungen zuverlässig detektiert werden können. Das STDR-65 ist durch seine hohe Robustheit (Schutzklasse IP55) und seine geringen Abmessungen eine optimale Lösung sowohl für Labor- und Outdoor- als auch für industrielle Anwendungen. Mit dem DTDR-65 steht zusätzlich ein differentielles TDR-Messgerät mit der gleichen hohen Präzision zur Verfügung.


Impedanzkontrolle und Fehler-Lokalisierung auf Leiterplatten bzw. Leiterbahnen und in Steckern & Kabeln

Mit den hochpräzisen TDR-Messgeräten STDR-65 und DTDR-65 (differentiell) lassen sich sehr breitbandige Impedanz-Messungen auf impedanzkontrollierte Leiterplatten mit Signalleitungen bis 10Gbps durchführen. Dies gilt sowohl für die Leitungs- als auch die Stecker-Wellenimpedanz. Die TDR-Messgeräte sind durch ihre Flexibilität sowohl in der Entwicklung als auch im Produktionsbereich einsetzbar. Ferner stehen Software-Module zur Vermessung von Basismaterialien (z.B. Dielektrizitätskonstante) zur Verfügung.
Eine sehr ursprüngliche Anwendung von TDR-Geräten ist die Detektion bzw. Lokalisierung von Störstellen bzw. Fehlern in Erdkabeln und Übersee-Leitungen. Da die Sequid TDR-Geräte DTDR-65 & STDR-65 mit sehr steilflankigen Signalen arbeitet (d.h. hohe Ortsauflösung), lässt sich dieses Prinzip auch zur Fehlerdetektion auf Leiterplatten oder in anderen elektrischen und elektromechanischen Bauteilen verwenden. Die Sequid GmbH bietet hier komplette Lösungen zur Integration in Ihren Prüfablauf an.


STLC
Das kostengünstige Online-Tool zur Impedanzberechnung

Wir bieten eine kostengünstige Online-Lösung zur Berechnung von Impedanzen auf Leiterplatten an. Mittels eines leistungsfähigen Field-Solver-Verfahrens können alle gängigen Leitungstypen online berechnet werden. Gerne informieren wir Sie über Preise und Konditionen.


SMAS® - für spezialisierte TDR- & TDT-Systeme

Die Sequid GmbH bietet mit dem Baukastensystem SMAS (Sequid Modules and Systems) eine wertvolle Hilfe für professionelle Entwickler. Die hochwertigen Takt- und Impulsgenerator-Komponenten (clock generator, pulse ge­ne­rator) im Pikosekunden-Bereich mit exzellenter Low-Jitter-Performance sowie ein programmierbarer Frequenzteiler im Gigahertz-Bereich können problemlos mit bereits vorhandenen Systemkomponenten der TDR- und TDT-Messung kombiniert werden. Neu im Pro­gramm ist ein Frequenzzähler bis 8.4GHz.


Breitbandige dielektrische Spektroskopie

Wir besitzen eine umfassende Expertise im Bereich dielektrische Spektroskopie. Diese langjährige Erfahrung wurde in Form des hochwertigen Koaxialsensors SDM-10G und einer bedienerfreundlichen Software für dielektrische Messungen konsequent um­gesetzt. Die Software ist in Kombination mit dem STDR-65 oder auch mit markt­übli­chen Netzwerkanalysatoren einsetzbar.


Sequid-Analysetechnik: Material- & Lebensmittelanalyse

Das Unternehmen produziert und vertreibt darüber hinaus das Analysegerät RFQ-Scan® und kann damit Qualitätsparameter von Lebensmitteln, wie zum Beispiel Fisch und Fleisch, bestimmen. Die patentierte Kombination aus TDR-Messung und multivariater Statistik ermöglicht es, bestimmte Parameter auf Basis dielektrischer Eigenschaften zu messen. Entwickelt wurde das Verfahren am Lehrstuhl für Hoch­frequenz­technik der Christian-Albrechts-Univer­sität zu Kiel.


Beratungsdienstleistung im Bereich Hochfrequnzmesstechnik & Schaltungsdesign

In modernen Messgeräten und Embedded Systems wird Hochfrequenz-Leiterplattendesign immer wichtiger. Werden Design-Regeln zur reflexionsfreien Übertragung von hochfrequenten Taktsignalen nicht eingehalten, so gerät die Funktionsfähigkeit des Systems nicht selten zum Glückspiel. Die Hochfrequenz-Experten der Sequid GmbH beraten Sie gerne in Fragen des HF-Schaltungsentwurfs und der allgemeinen Hoch­fre­quenz­mess­tech­nik.


Netzwerk

Die Sequid GmbH, Ihr Experte für Hochfrequenzmessung und TDR-Messung, hat ihren Firmensitz in Bremen und ist eng mit Firmen und Instituten der einzelnen Anwendungsbereiche vernetzt. Durch diese große Nähe zu Industrie und Forschung ist eine Firmenkultur mit hoher Innovationskraft und Bereitschaft zur Flexibilität entstanden. Die herrschende Unternehmensphilosophie ist Grundlage für das professionelle Erarbeiten von kundenorientierten Lösungen - auch bei innovativen oder gar ungewöhnlichen Fragestellungen.

Profitieren Sie von unserem fundierten Fachwissen und wenden Sie sich an die Experten der Sequid GmbH. Eine Zusammenarbeit mit uns hat viele Vorteile:

  • viele Kontakte zu namhaften Partnerunternehmen aus verschiedenen Bereichen
  • langjähriges Branchen-Know-how
  • ständige Weiterentwicklung unserer Produkte.

Kontaktieren Sie uns, wir informieren Sie gerne über unser Portfolio!
