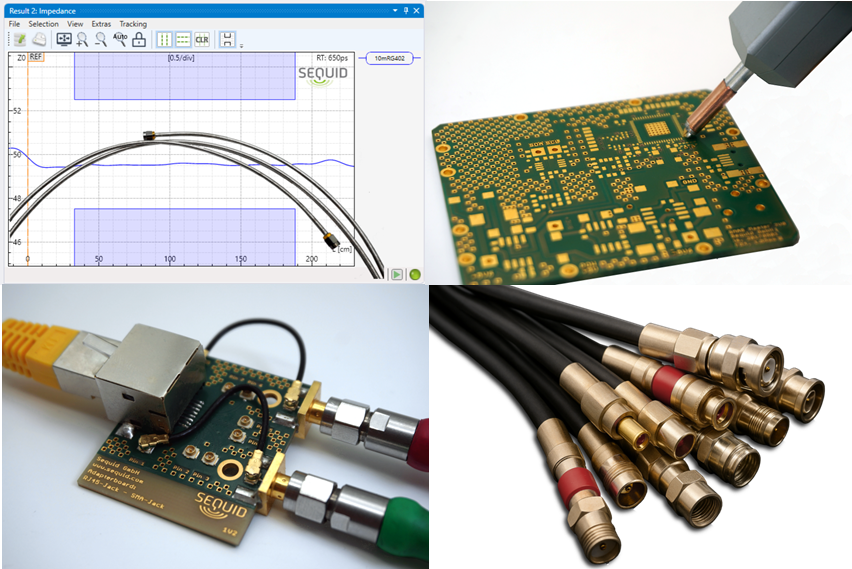

Messen Sie die Impedanz Ihrer PCBs, Kabel und Steckverbinder präzise und ortsaufgelöst entlang des gesamten Signalpfads – und stellen Sie so eine hohe Signalintegrität sowie minimale Reflexionen und Einfügedämpfung sicher .
Mit der Zeitbereichsreflektometrie (TDR) von Sequid bestimmen Sie die Leitungs- und Wellenimpedanz auch in komplexen Strukturen zuverlässig – ob single-ended, differenziell oder common-mode. Dieser Leitfaden zeigt, womit sich Impedanz messen lässt, wie sich die Verfahren unterscheiden und welches TDR-System zu Ihrer Anwendung passt.
Impedanz messen bedeutet, den komplexen Widerstand einer Struktur zu charakterisieren, der sich aus ohmschem Widerstand sowie kapazitiven und induktiven Anteilen entlang des Signalpfads zusammensetzt.
Dabei wird zwischen der Impedanz von Bauteilen (Widerstände, Kondensatoren, Spulen) und der Leitungsimpedanz unterschieden: Während Bauteile als diskrete (konzentrierte) Elemente mit örtlich eindeutig definierter Impedanz betrachtet werden können, verhalten sich Leiterbahnen, Kabel und Steckverbinder als verteilte Systeme.
Hier ist die Impedanz kein einzelner Wert, sondern entlang der Struktur definiert und kann sich örtlich ändern. Beim Impedanz messen wird genau diese ortsabhängige Leitungs- bzw. Wellenimpedanz sichtbar gemacht, um sowohl die Leitungsimpedanz selbst als auch Diskontinuitäten und Ursachen für Reflexionen gezielt zu identifizieren.
Ein LCR-Multimeter dient zum Impedanz messen bei niedrigen Frequenzen und basiert auf einem konzentrierten Modell aus R, L und C. Die Wellenimpedanz von Leitungen ist jedoch eine Eigenschaft verteilter Parameter und entsteht erst im Hochfrequenzbereich durch Wellenausbreitung. Daher erfasst ein LCR-Multimeter keine Leitungsimpedanz, sondern lediglich frequenzabhängige RLC-Parameter.
Ein Impedanzanalysator misst die Impedanz über einen weiten Frequenzbereich und liefert die komplexe Impedanz Z(f) von Schaltungs- und Bauelementen (RLC) sowie von Materialien. Er eignet sich jedoch nicht zur Bestimmung von Leitungs- oder Wellenimpedanzen, da diese auf Wellenausbreitung im Hochfrequenzbereich beruhen.
Ein VNA misst S-Parameter S(f) über einen sehr breiten Frequenzbereich. Mittels IFFT kann daraus auch ein ortsaufgelöstes Impedanzprofil berechnet werden. Die Bedienung dieser in aller Regel kostspieligen Systeme erfordert ein gewisses Maß an HF-Expertise, wodurch Kalibrierung, Messung sowie Datenverarbeitung und Datenprotokollierung aufwendiger sind als bei dedizierten TDR-Systemen.
Ein TDR-System dient zum Impedanz messen entlang von Leitungen, Steckern oder PCBs und erfasst zeit- bzw. ortsabhängige Reflexionen eines Sprungsignals. Daraus lässt sich ein ortsaufgelöstes Impedanzprofil ableiten, das Impedanzsprünge, Diskontinuitäten und Fehlanpassungen direkt sichtbar macht.
Die Methode gilt als besonders intuitiv, da Veränderungen entlang der Leitung unmittelbar im Zeitbereich erkennbar sind und die Auswertung vergleichsweise einfach ist.
| Verfahren | Domäne | Stärke | Typischer Einsatz |
|---|---|---|---|
| TDR ✅👍 | Zeitbereich | Direkte Messmethode, intuitiv bedienbar | Impedanzprofile, Fehlstellendetektion & ‑lokalisation |
| VNA ✅ | Frequenzbereich (kHz bis >100 GHz) |
Sehr hohe Bandbreite und Dynamik | HF-Leitungen, Antennen, Filter, Verstärker |
| Impedanzanalysator ⚠️ | Frequenzbereich (von mHz bis in den GHz-Bereich) |
Präzise Auflösung über der Frequenz | Präzise Bauteilprüfung (RLC) und Materialmessungen |
| LCR-Multimeter ⚠️ | Frequenzbereich (von 100 Hz bis in den MHz-Bereich) |
Günstig, einfache Handhabung | Schnelle Bauteilprüfung (RLC) |

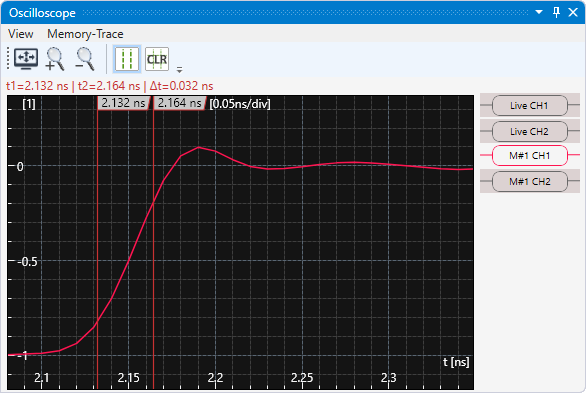

Das TDR-Messgerät erzeugt einen schnellen Spannungssprung und speist diesen in den Prüfling (DUT) ein. Die Flankensteilheit (Rise Time) dieses Spannungssprungs ist entscheidend für die erreichbare zeitliche und damit örtliche Auflösung der Messung: Je steiler die Flanke, desto präziser lassen sich Impedanzänderungen entlang der Leitung auflösen.
Je nach DUT ist daher ein TDR mit geeigneter Anstiegszeit zu wählen – diese beeinflusst maßgeblich den Gerätepreis. Anstiegszeit und Messbandbreite stehen dabei in einem reziproken Verhältnis: Eine kürzere Anstiegszeit entspricht einer höheren Bandbreite und ermöglicht so die Messung auch hochfrequenter Strukturen.

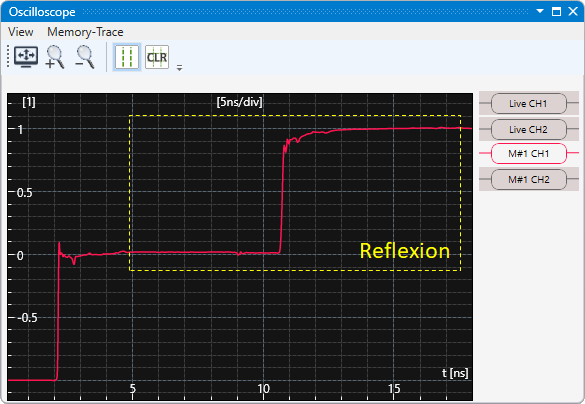

Trifft ein Spannungssprung im DUT auf eine Impedanzänderung entlang des Signalwegs – etwa an einem Steckverbinder, einer Leitungsunterbrechung oder einem Impedanzsprung – wird ein Teil des Signals reflektiert. Beim Impedanz messen mit TDR werden diese Reflexionen im Zeitbereich erfasst und als Messkurve dargestellt; man spricht dabei von der Sprungantwort.
Eine konstante Impedanz entlang der Leitung zeigt sich in einer glatten, flachen Messkurve. Abweichungen davon weisen direkt auf lokale Veränderungen hin. Da die Ausbreitungsgeschwindigkeit des Signals in der Leitung in der Regel bekannt ist, lässt sich aus der Laufzeit der Reflexion unmittelbar die Position der Impedanzänderung bestimmen.

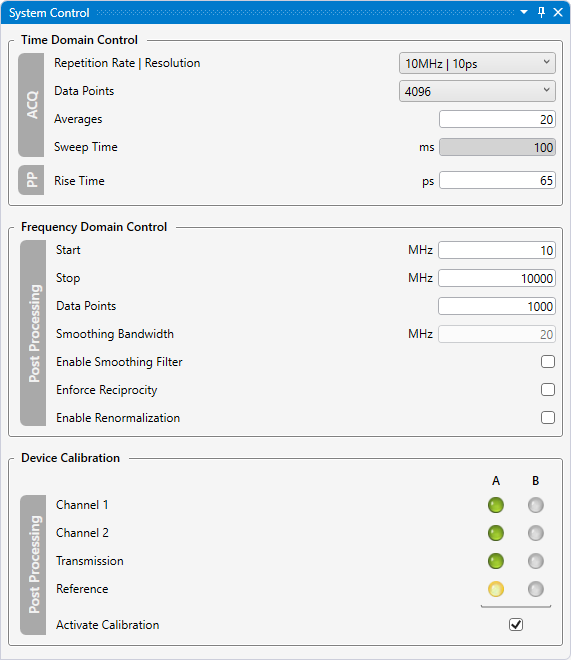

Hochwertige TDR-Messsysteme wie die Sequid-Systeme bieten umfangreiche Vorverarbeitungsfunktionen, um die Qualität der Messung beim Impedanz messen deutlich zu verbessern. Kalibrierroutinen kompensieren systematische Fehler wie Laufzeitverzögerungen oder Einflüsse der Messleitungen und erhöhen so die Genauigkeit der Auswertung.
Digitale Filter reduzieren Rauschen im Messsignal und sorgen für stabilere Reflexionsverläufe. Ergänzend ermöglichen Gating-Funktionen die gezielte Ausblendung von Bereichen der Messkurve, beispielsweise Reflexionen außerhalb des relevanten Leitungsabschnitts.
Das Ergebnis ist eine deutlich bereinigte, reproduzierbare Messkurve, die eine präzisere Analyse von Impedanzänderungen entlang der Leitung ermöglicht.
Aus der erfassten Sprungantwort Γ(t) berechnet das TDR-Messsystem das Impedanzprofil des DUT. Grundlage hierfür ist das Verhältnis zwischen dem eingespeisten und dem reflektierten Spannungssprung: Der sogenannte Reflexionskoeffizient Γ beschreibt dieses Verhältnis und lässt sich direkt in einen Impedanzwert umrechnen. Um die Impedanz zu messen, wird für den single-ended Fall folgende Beziehung genutzt:
Z (t) = Z0 · 1 + Γ (t) 1 − Γ (t) ,
wobei Z₀ die Referenzimpedanz des Messsystems (typisch 50 Ω) darstellt. Das Prinzip gilt analog auch für differentielle Messungen, bei denen zwei Leitungen gleichzeitig mit gegenphasigen Spannungssprüngen beaufschlagt werden und die differentielle Impedanz ausgewertet wird.

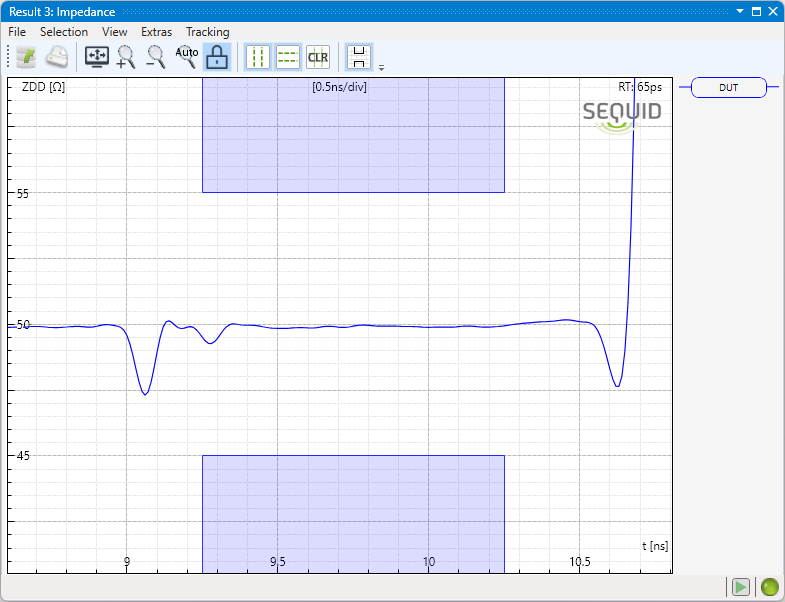

Da Γ (t) für jeden Zeitpunkt der Messkurve berechnet wird,entsteht ein vollständiges Impedanzprofil des DUT über der Zeit. Um daraus ein ortsaufgelöstes Profil zu erhalten – also eine kontinuierliche Aussage darüber, wie sich die Impedanz vom Messeinstiegspunkt bis zum Ende des DUT verhält – wird zusätzlich die Ausbreitungsgeschwindigkeit des TDR-Signals im DUT herangezogen, um die Zeitachse in eine Ortsachse umzurechnen.
Mit dem berechneten Impedanzprofil lässt sich die Leitungsimpedanz über den gesamten DUT hinweg präzise messen und mit einem definierten Sollwert vergleichen – beispielsweise anhand einer Toleranzmaske.
Darüber hinaus ermöglicht die TDR-Messung, Diskontinuitäten gezielt zu identifizieren. Typische Ursachen sind Vias, Steckverbinder, Lötstellen sowie Fehlstellen wie Unterbrechungen oder Kurzschlüsse. In der nebenstehenden Abbildung werden eine optimierte und eine nicht optimierte Leitung mit Vias gegenübergestellt.
Die Vias erzeugen charakteristische Abweichungen im Impedanzverlauf, die eindeutig sichtbar werden. Anhand der Laufzeit lassen sich derartige Störungen präzise lokalisieren und einzelnen physikalischen Strukturen zuordnen.
Eine belastbare Impedanzmessung umfasst neben der Erfassung der Messdaten auch deren strukturierte Dokumentation. Die Ergebnisse werden in einem PDF-Report zusammengeführt, der sowohl tabellarische Angaben zu Sollwerten, Messwerten und Toleranzgrenzen je Leitung als auch die zugehörigen Impedanzprofile enthält.
Erst durch diese konsolidierte Darstellung entsteht ein nachvollziehbares Prüfprotokoll, das eine sichere Bewertung ermöglicht und als Grundlage für Qualitätssicherung, Rückverfolgbarkeit und Kommunikation dient.
| Typische Anwendungen und Leitungstypen | Signalführung | Typische Impedanz |
|---|---|---|
| Koaxialkabel / HF | Single-Ended | 50 Ω (HF-Messtechnik), 75 Ω (Video/Antennentechnik) |
| USB 2.0 / USB 3.x | Differentiell | 90 Ω |
| Ethernet / LVDS / HDMI | Differentiell | 100 Ω |
| Leiterplatte (PCB) | Single-Ended Differentiell |
typ. 40 - 60 Ω typ. 80 - 120 Ω |
| Anwendungsfall | Empfohlenes Sequid-TDR |
|---|---|
| PCBs & Steckverbinder | DTDR-65 (differentiell, single-ended) STDR-65 (single-ended) |
| Gesamtsysteme (PCB + Stecker + Kabel) | DTDR-65 / STDR-65 |
| Kabel bis ≈ 50 m, hohe Auflösung | DTDR-65 / STDR-65 |
| Kabel bis ≈ 1 km, niedrigere Auflösung |
DTDR-800 (differentiell, single-ended) QTNDA-300 (full 4-port) |
Automotive-Kabel | DTDR-800 (differentiell, single-ended) QTNDA-300 (full 4-port) |
Automatisierte Vermessung von Test-Coupons bzw. Serien-PCBs | ATDR-100 (mit DTDR-65) |
Die Auswahl von TDR-System und Messmethodik ist entscheidend für belastbare Ergebnisse. Unser Entwicklungsteam in Bremen unterstützt bei Messaufgabe, Strategie und Geräteauswahl.
Beim Impedanz messen ist grundsätzlich zwischen der Charakterisierung diskreter Bauelemente (R, L, C) und der Leitungs- bzw. Wellenimpedanz zu unterscheiden. Für Bauteile kommen typischerweise LCR-Meter oder Impedanzanalysatoren zum Einsatz, die die komplexe Impedanz (Z(f)) im Nieder- bis Hochfrequenzbereich bestimmen.
Die Leitungsimpedanz hingegen ist eine Eigenschaft verteilter Strukturen und wird im Hochfrequenzbereich über das Reflexionsverhalten bestimmt. Hierfür werden vektorielle Netzwerkanalysatoren (VNA) oder Zeitbereichsreflektometer (TDR) eingesetzt. Insbesondere TDR-Systeme ermöglichen eine direkte, ortsaufgelöste Darstellung des Impedanzverlaufs entlang der Leitung und bieten dadurch eine besonders intuitive und effiziente Analyse von Diskontinuitäten und Fehlanpassungen.
Hierfür werden typischerweise Zeitbereichsreflektometer, aber auch vektorielle Netzwerkanalysatoren eingesetzt. Die Messergebnisse sind bei geeigneter Anwendung der Fourier-Transformation idealerweise identisch. In der praktischen Anwendung ermöglichen TDR-Systeme jedoch eine besonders intuitive und direkt interpretierbare Darstellung von Impedanzverläufen entlang der Leitung, während unter nicht idealen Bedingungen, wie sehr langen Kabeln oder begrenztem Budget, eine sorgfältige Abwägung zwischen TDR- und VNA-basierten Messverfahren erforderlich ist.
Multimeter eignen sich grundsätzlich zur Messung diskreter Bauelemente hinsichtlich Widerstand sowie – je nach Geräteausstattung – Kapazität und Induktivität. Hochwertige Geräte ermöglichen daraus auch eine rechnerische Bestimmung der Bauteil-Impedanz.
Für die Messung von Leitungsimpedanzen sind Multimeter jedoch nicht geeignet, da sie keine ortsaufgelöste Erfassung entlang einer Leitung erlauben. Hierfür wird spezialisierte Messtechnik benötigt – beispielsweise ein TDR-Messgerät (Time Domain Reflectometer), das Impedanzverläufe entlang einer Leitung präzise erfassen kann.
Die Impedanz ist der Oberbegriff für den frequenzabhängigen Scheinwiderstand – zusammengesetzt aus ohmschen und reaktiven Anteilen aus Widerstand (R), Kapazität (C) und Induktivität (L). Die Wellenimpedanz ist ein Spezialfall davon.
Die Wellenimpedanz beschreibt das Verhältnis von Spannung zu Strom einer sich entlang einer Übertragungsleitung ausbreitenden Welle. Sie wird durch die verteilten Leitungsbeläge (R', L', C' sowie der Leitwert G') bestimmt und ist unabhängig von der Leitungslänge – ein typisches Beispiel ist das 50 Ω-Koaxialkabel.
Hierunter versteht man ein automatisiertes Messsystem, das eine Vielzahl von Leitungen vollautomatisch nacheinander auf ihre Impedanz vermessen kann. Eine typische Anwendung ist das Vermessen von Test-Coupons bei Leiterplattenherstellern, auf denen sich zahlreiche unterschiedliche Leitungen befinden. Die Unterschiede in der gemessenen Wellenimpedanz ergeben sich aus der Leitungsführung (single-ended oder differenziell), der Leitungsgeometrie sowie der verwendeten Lage im PCB-Lagenaufbau.
Beide Verfahren liefern grundsätzlich identische Ergebnisse, weisen jedoch im Detail Unterschiede auf. Zeitbereichsreflektometer (TDR) werden von vielen Anwendern als intuitiver in der Bedienung empfunden: Die Messung erfolgt im Zeitbereich und erlaubt die direkte Zuordnung der Messkurve zu einem Ort entlang der Leitung. So lassen sich schnell auch Probleme erkennen, die nichts mit dem Messobjekt zu tun haben – etwa ein schlecht angesetzter Tastkopf oder ein defektes Messkabel. Zudem sind TDR-Geräte zumeist günstiger in der Anschaffung.
VNAs hingegen haben Vorteile bei der Vermessung sehr langer Leitungen, da sie jeden Frequenzpunkt im eingeschwungenen Zustand erfassen und dadurch die Messgeschwindigkeit erhöhen können – vorausgesetzt, der VNA verfügt über eine ausreichend niedrige untere Frequenzgrenze, was solche Geräte zumeist verteuert.
