Wellenwiderstand – Bedeutung, Berechnung und Messung

Der Wellenwiderstand Z0 (auch Wellenimpedanz oder Leitungsimpedanz genannt) beschreibt das Verhältnis von Spannung zu Strom einer sich ausbreitenden Welle auf einer Leitung und ist eine zentrale Kenngröße in der Hochfrequenztechnik.

Schematische Darstellung einer HF-Leitung mit dem Wellenwiderstand Z0

Anders als der klassische ohmsche Widerstand oder die komplexe Impedanz ist der Wellenwiderstand eine reine Eigenschaft der Leitung selbst – bestimmt durch ihre Geometrie und das verwendete Dielektrikum. Bei Koaxialkabeln also durch Innenleiter, Außenleiter und das dazwischenliegende Material, bei Leiterbahnen auf PCBs durch Leiterbahnbreite, Kupferdicke, Substrathöhe, Substrat-Permittivität und Eigenschaften des Lötstopplacks.

Querschnitt einer Koaxialleitung mit dem Wellenwiderstand Z0
Querschnitt einer differentiellen Mikrostreifenleitung mit Lötstopplack

Dieser Artikel erklärt die Bedeutung des Wellenwiderstands, zeigt die Berechnung sowie typische Werte für unterschiedliche Leitungstypen und geht abschließend auf die messtechnische Bestimmung per TDR ein – ein zentraler Baustein der Impedanzkontrolle, etwa bei impedanzkontrollierten Leiterplatten oder Kabelbaugruppen.

Was ist der Wellenwiderstand?

Formal ist der Wellenwiderstand Z0 (auch Wellenimpedanz genannt) definiert als der Quotient aus Spannungs- und Stromamplitude einer fortlaufenden Welle auf einer Leitung. Für eine verlustfreie Leitung lässt er sich zudem direkt aus dem Belag der Leitung berechnen:

Z0 = √(L' / C')

Dabei ist L' der Induktivitätsbelag und C' der Kapazitätsbelag pro Längeneinheit der Leitung – beide Größen hängen ausschließlich von Geometrie und Dielektrikum ab, nicht von der Gesamtlänge der Leitung.

Eine wichtige Eigenschaft:

Der Wellenwiderstand ist unabhängig von der Leitungslänge – eine 1m lange Koaxialleitung hat denselben Wellenwiderstand wie eine 100m lange Leitung desselben Typs, solange Geometrie und Dielektrikum identisch bleiben. Für praktische Leitungen liegt der Wellenwiderstand meist im Bereich einiger zehn bis weniger hundert Ohm; bei Koaxialkabeln haben sich insbesondere 50Ω und 75Ω als Standardwerte etabliert, bei differentiellen Leitungen etwa 100Ω (z.B. Ethernet) oder 90Ω (z.B. USB).

Wellenwiderstand, ohmscher Widerstand & Impedanz – abgegrenzt

Eine reale Leitung lässt sich durch vier Beläge pro Längeneinheit beschreiben – das sogenannte RLCG-Leitungsmodell. Der ohmsche Widerstand eines Leiters ergibt sich aus dem Widerstandsbelag R' multipliziert mit der Leiterlänge und tritt sowohl bei Gleich- als auch bei Wechselstrom auf. Der Wellenwiderstand ergibt sich hingegen aus dem Zusammenspiel aller vier Beläge und beschreibt eine Eigenschaft der gesamten Leitung, während die Impedanz der allgemeine, meist komplexe Wechselstromwiderstand eines einzelnen Bauelements oder Verbrauchers ist.

RLCG-Leitungsmodell für eine HF-Leitung

Für eine verlustbehaftete Leitung lautet die vollständige, frequenzabhängige Formel:

Z0(jω) = √((R' + jωL') / (G' + jωC'))

Dabei bezeichnet jω die komplexe Kreisfrequenz, mit j = imaginäre Einheit und ω=2πf

Begriff Symbol Bedeutung
Wellenwiderstand Z0 Eigenschaft einer Leitung, bestimmt durch Geometrie und Dielektrikum – reell (im verlustfreien Fall), unabhängig von der Leitungslänge
Ohmscher Widerstand R Widerstand eines Leiters oder Bauteils – tritt bei Gleich- und Wechselstrom auf, im Leitungsmodell als Widerstandsbelag R'
Impedanz Z Wechselstromwiderstand eines Bauelements oder Verbrauchers – komplex, mit Real- und Imaginärteil, meist frequenzabhängig
Widerstandsbelag R' Ohmscher Widerstand der Leitung pro Längeneinheit
Induktivitätsbelag L' Induktivität der Leitung pro Längeneinheit
Kapazitätsbelag C' Kapazität zwischen den Leitern pro Längeneinheit
Leitwertbelag G' Leitwertbelag des Dielektrikums pro Längeneinheit (Verlustleitwert)

Wichtig für die Praxis:

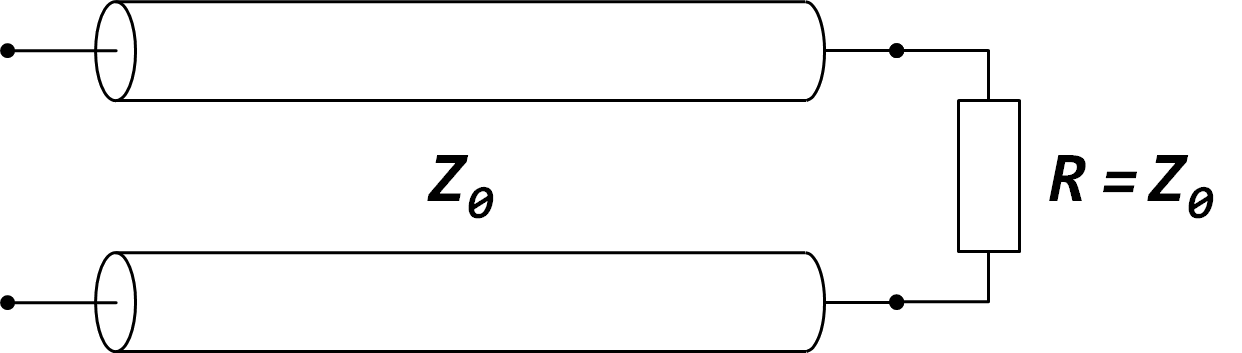

HF-Leitung mit dem Wellenwiderstand Z0 abgeschlossen

Eine Leitung ist genau dann reflexionsfrei abgeschlossen, wenn die Impedanz des angeschlossenen Verbrauchers (z.B. 50Ω) dem Wellenwiderstand der Leitung entspricht. Weichen beide Werte voneinander ab, entstehen Reflexionen – ein zentrales Thema bei der Impedanzkontrolle und Signalintegrität.

Wellenwiderstand berechnen – Formeln oder Field-Solver?

Je nach Leitungstyp und Genauigkeitsanspruch kommen unterschiedliche Formeln zum Einsatz – von der allgemeinen, verlustbehafteten Gleichung bis zur geometriebasierten Formel für Koaxialkabel. Für komplexere Strukturen wie Leiterbahnen auf PCBs stoßen geschlossene Formeln jedoch schnell an ihre Grenzen.

Fall Formel Anmerkung
Allgemeine Leitung Z0 = √((R' + jωL') / (G' + jωC')) RLCG-Leitungsmodell
Verlustarme HF‑Näherung Z0 ≈ √(L' / C') R' ≈ 0, G' ≈ 0
Koaxialkabel Z0 = (60 / √εr ) · ln (R/r) siehe Abbildung
Mikrostreifenleitung Z0S = (87 / √(εr + 1,41)) · ln (5,98 · h / (0,8 · w + t)) IPC-2141-Näherung
(0,1 < w/h < 2,0 und 1 < εr < 60)
Differentielle Mikrostreifenleitung Z0D ≈ 2 · Z0S ·  (1 - 0,48 · e −0,96 · s/h) Z0S aus single-ended Berechnung, gleiche Randbedingungen

Rechenbeispiel Koaxialkabel

Für ein typisches RG401-Koaxialkabel (semi-rigid, PTFE-Dielektrikum) mit Innenleiter-Radius r=0,815mm, Dielektrikum-Außenradius R=2,655mm und εr=2,1 (PTFE) ergibt sich:

Z0 = (60 / √2,1) · ln (2,655 / 0,815) ≈ 48,9Ω

Das Ergebnis liegt nahe am nominellen Wert von 50Ω, wie er auch im Datenblatt des Kabels angegeben ist – kleine Abweichungen zwischen Formel und Herstellerangabe sind durch Fertigungstoleranzen und Rundungen der Geometriewerte normal.

Grenzen der Formeln: Field-Solver für die Praxis

Die Formeln oben liefern gute Näherungen für einfache Geometrien, stoßen in der Praxis aber schnell an ihre Grenzen – insbesondere bei Leiterbahnen auf PCBs, wo Einflüsse von Lötstopplack oder komplexen Querschnittsformen analytisch kaum noch erfassbar sind (z.B. Microstrip, Coated Microstrip, Stripline, Coplanar Waveguide).

Für belastbare Ergebnisse kommen in der Praxis daher Field-Solver zum Einsatz, die das elektromagnetische Verhalten der Leitung numerisch berechnen, statt auf vereinfachte, geschlossene Formeln zurückzugreifen. Für eigene Berechnungen – auch für komplexere PCB-Geometrien mit Lötstopplack – steht der STLC-Impedanzkalkulator zur Verfügung.

Wellenwiderstand von Koaxialkabeln (50Ω vs. 75Ω) und anderen Leitungen

Bei Koaxialkabeln haben sich vor allem zwei Werte etabliert: 50Ω und 75Ω. Der Grund liegt in einem klassischen Kompromiss der Leitungstheorie: Bei ca. 30Ω liegt die maximale Leistungsübertragung, bei ca. 77Ω die minimale Dämpfung eines Koaxialkabels.

50Ω ist der historisch gewählte Mittelweg für HF-Anwendungen mit hoher Leistung und vertretbarer Dämpfung, während 75Ω näher am Dämpfungsminimum liegt und sich daher für Video- und Antennenanwendungen mit langen Kabelwegen durchgesetzt hat.

Bei differentiellen Leitungen wie Twisted Pair haben sich davon abweichende Werte wie 100Ω etabliert, PCB-Leiterbahnen liegen meist ebenfalls bei 50Ω, und historische Zweidrahtleitungen (z. B. ältere Antennenkabel) bei bis zu 300Ω.

Leitungstyp Typ. Wellenwiderstand
Koaxialkabel (HF/Messtechnik) 50Ω
Koaxialkabel (Video/Antenne) 75Ω
Twisted Pair (differentiell, z.B. Ethernet) 100Ω
Mikrostreifenleitung (PCB, single-ended) 50Ω
Symmetrische Zweidrahtleitung (historisch, z.B. Antennenkabel) 300Ω

Bei PCB-Leiterbahnen und differentiellen Leitungen sind auch andere Werte gebräuchlich – etwa 90Ω bei USB oder 120Ω bei RS-485. Die genaue Vorgabe richtet sich nach dem jeweiligen Übertragungsstandard und muss beim Leiterplattendesign gezielt eingehalten werden.

Wellenwiderstand messen – Impedanzkontrolle

Der Wellenwiderstand lässt sich messen – und zwar nicht nur als einzelner Wert, sondern ortsaufgelöst entlang der gesamten Leitung: Mit einem TDR-Messgerät wird dazu ein Spannungssprung mit sehr steiler Flanke eingespeist und die sich ergebende Reflexion gemessen (TDR-Messung bzw. Impedanzmessung). Auf diese Weise lässt sich der lokale Wellenwiderstand bestimmen, der aufgrund von Unstetigkeiten entlang der Leitung variieren kann.

Messung des Wellenwiderstands im Rahmen einer Impedanzkontrolle

Anders als eine reine S-Parameter-Messung im Frequenzbereich (VNA) zeigt TDR damit direkt und anschaulich, wo auf der Leitung eine Abweichung vom Sollwert auftritt – etwa an einem Steckverbinder, einer Lötstelle oder einer Fehlstelle in der Leitung.

TDR-Messung mit Protokoll im Rahmen der Impedanzkontrolle

Genau diese ortsaufgelöste Messung ist die Grundlage der Impedanzkontrolle in der Fertigung: Bei impedanzkontrollierten Leiterplatten und Kabelbaugruppen wird der Wellenwiderstand an Test-Coupons oder direkt am Produkt gemessen und mit der Sollvorgabe verglichen.

Sie möchten den Wellenwiderstand Ihrer Leiterbahnen, Kabel oder Steckverbinder präzise bestimmen? Entdecken Sie unsere TDR-Messgeräte zur ortsaufgelösten Impedanzmessung.

TDR-Messgeräte entdecken Beratung anfragen

FAQ zum Wellenwiderstand

Stimmt die Impedanz des angeschlossenen Verbrauchers nicht mit dem Wellenwiderstand der Leitung überein, entstehen Reflexionen. Ein Teil des Signals läuft zurück zur Quelle, anstatt vollständig übertragen zu werden. Das führt zu Signalverzerrungen, Leistungsverlust und – bei digitalen Signalen – zu Bitfehlern oder verminderter Signalintegrität.

Im streng verlustfreien Modell nicht. In der Praxis erscheint Z0 mit zunehmendem Abstand vom Messpunkt höher, weil sich der ohmsche Spannungsabfall (verstärkt durch den Skin-Effekt) entlang der Leitung aufsummiert – der lokale Wellenwiderstand selbst bleibt dabei unverändert. Moderne TDR-Messsoftware, wie die von Sequid, stellt hierfür entsprechende Werkzeuge zur Korrektur bereit.

Der Wellenwiderstand ist eine Eigenschaft der Leitung selbst, bestimmt durch Geometrie und Dielektrikum. Die Eingangsimpedanz hingegen ist die Impedanz, die man tatsächlich am Anfang der Leitung misst – sie hängt zusätzlich von der Leitungslänge und der Abschlussimpedanz am Ende der Leitung ab.

Im genutzten Frequenzband ist der Wellenwiderstand einer Leitung in der Praxis meist ausreichend konstant – genau das setzt auch die Impedanzkontrolle voraus, weshalb Messprotokolle dort typischerweise im Zeit- bzw. Ortsbereich dargestellt werden, statt über der Frequenz.

Leichte Variationen sind dennoch möglich, meist verursacht durch geometrische Fertigungstoleranzen und in geringerem Maße durch die frequenzabhängige Permittivität des Dielektrikums.

Impedanzanpassung bedeutet, dass die Impedanz eines angeschlossenen Verbrauchers exakt dem Wellenwiderstand der Leitung entspricht. Nur dann entstehen keine Reflexionen, und das Signal wird ohne reflexionsbedingte Verluste übertragen. Dies ist ein zentraler Aspekt bei der Auslegung von HF-Schaltungen und bei der Impedanzkontrolle.

Problematisch ist es gerade dann, wenn beide bzw. mehrere Stellen einer Leitung fehlangepasst sind, da sich dann resonante Strukturen ausbilden können. Dieser Effekt führt in der Praxis häufig zu Problemen bei EMV-Verhalten und Signalintegrität und kann bis hin zu Funktionsstörungen und -ausfällen führen.
